Как предотвратить раскручивание гаек?

В большинстве современных механизмов имеются движущиеся части. При работе этих механизмов возникает вибрация. В результате воздействия вибрации происходит раскручивание гаек крепежа, что может привести к аварии механизма. Для предотвращения такого явления используется пружинные шайбы.

Принцип действия

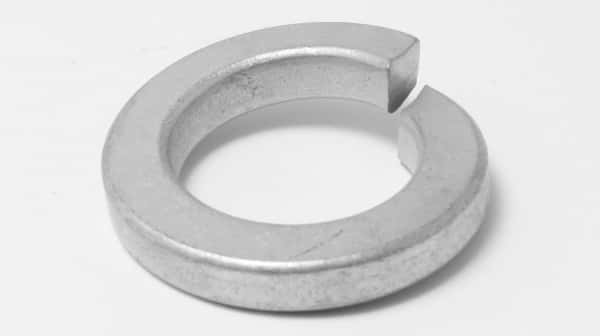

Существует большое количество различных пружинных шайб разной формы. В частности, шайба пружинная гровер ГОСТ 6402-70 имеет форму одного пружинного витка, изготовленного из закаленной стали. При затянутой гайке шайба такой формы выполняет два действия:

• увеличивает трение между витками;
• благодаря шипу разреза не позволяет открутиться гайке.

Для выполнения своей функции шайба гровера должна пружинить и быть тверже материалов крепежа, с которыми она взаимодействует. Поэтому такие шайбы изготавливаются из закаленной пружинистой стали.

Виды шайбы и применение

По своему исполнению шайбы гровера могут быть двух видов с острыми и тупыми кромками. Шайба первого варианта имеет более сложную технологию изготовления, но зато она позволяет выдерживать крепежному соединению большие динамические нагрузки.

В большинстве случаев шайба гровера имеет правую навивку, но иногда для соединений с левой резьбой используется шайба с навивкой, идущей против часовой стрелки. Кроме того, существуют шайбы с квадратными и прямоугольными поперечными сечениями (типа Т, ОТ и Л).

Чаще всего шайбы гровера применяют вместе с обычными шайбами, которые, благодаря их увеличенной площади контакта, уменьшают вероятность откручивания гайки в болтовом соединении.

В основном, шайбы гровера применяют в машиностроении. Их используют в тех узлах, где требуется усиление болтовых соединений и защита от вибраций. Эти шайбы снижают давление на материал, поэтому они применяются при креплении тонких листовых материалов.

Достоинства и недостатки

Основными достоинствами шайб гровера является их технологичность и простота производства.

К недостаткам таких шайб можно отнести невозможность их вторичного использования и не всегда достаточный натяг после сборки узлов крепежа.

Для замены шайб гровера могут быть использованы:

• самоконтрящиеся гайки с пластиковыми вставками;
• тарельчатые пружинные шайбы. При производстве более простые, чем шайбы гровера;
• коронные гайки. Нужно сверление и крепление шплинтом;
• контрящиеся шайбы. Имеют множество зубчиков, которые препятствуют раскручиванию;
• шайбы с усиками. Нужны отверстия для фиксации одного из усиков;
• адгезионные составы. Составы наносятся на резьбу и после полимеризации препятствуют отвинчиванию гайки.
