Кольцевой дренаж на приусадебном участке

Кольцевой дренаж вокруг дома – это лучший способ защитить фундамент, подвал, цокольный этаж здания уже после того, как оно было построено. Этот способ предотвращения проникновения грунтовых и ливневых вод в строительные конструкции чем-то напоминает пристенный, однако имеет несколько важных отличий от него. К примеру, закладывается такой дренаж фундамента на некотором удалении от стен (около 1,5-3 метров), что позволяет обеспечить максимальную защиту от влаги.

Последовательность работ по устройству кольцевого дренажа

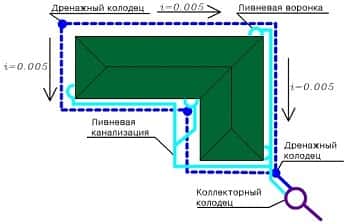

Дренажная система при выборе именно этого ее типа, имеет вид замкнутого кольца, которое заканчивается коллекторным колодцем, предназначенным для приема воды. Также он позволяет своевременно осуществлять обслуживание, продлевая срок эксплуатации и повышая эффективность работы.

Устройство дренажа кольцевого типа выполняется в четкой последовательности, которая включает в себя несколько основных этапов:

• геодезические исследования, позволяющие определить тип почвы, глубину залегания грунтовых вод и уровень их подъема во время осадков, таяния снегов. Это дает возможность правильно подобрать дренажные трубы, чтобы обеспечить длительную бесперебойную эксплуатацию системы;

• рытье траншей;

• выравнивание дна с применением песка и щебня. Этот слой обязательно покрывается геотекстилем, благодаря чему исключается попадание мелких частиц материалов в отверстия перфорированных труб;

• укладка труб на выравнивающий слой. Сегодня в подавляющем большинстве случаев используются гофрированные изделия из пластика, имеющие диаметр от 110 миллиметров, обеспечивающие нормальную пропускную способность;

• соединение труб между собой. Для этой цели используются фитинги из полимерных материалов – муфты, тройники, отводы и прочие;

• подключение системы к инспекционному колодцу. Такие конструкции также изготавливаются из гофрированного пластика, имеют герметично закрывающуюся крышку, а также специальные отверстия для подведения нескольких труб одновременно;

• засыпка трубы. Лучше всего для этого использовать крупный гравийный щебень, который в дальнейшем не будет загрязнять дренажную систему. Сверху его слой покрывается геотканью, обеспечивающей дополнительную защиту;

• засыпка траншеи крупным песком.

Кольцевой дренаж участка – достаточно эффективный способ отведения влаги от строительных конструкций. В то же время следует помнить, что он обеспечивает максимальную защиту лишь в грунтах, которые хорошо пропускают воду. На глинистых же почвах его эффективность существенно снижается. Поэтому в такой ситуации лучше выбирать пристенный дренаж.

Расчет кольцевого дренажа

Чтобы дренажная система выполняла все функции по отведению воды от фундамента и стен здания, необходимо выполнить точный расчет расстояния от ее оси до вашего дома. Для этого используются следующие параметры:

• ширина траншеи, в которую будут прокладываться трубы;

• глубина залегания дрен;

• глубина залегания основания здания;

• угол внутреннего трения грунта.

Использование этих данных позволяет исключить риск вымывания частиц грунта из-под основания, что может привести к ослаблению конструкции в будущем.
