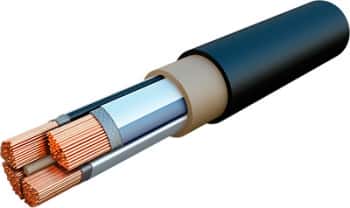

Силовые кабели ВВГЭнг-FRLS
Медный силовой кабель ВВГЭнг-FRLS относится к огнеустойчивым видам проводов, не распространяющих горение и обладающих свойством пониженного выделения газа и дыма. Первые две буквы В в названии кабеля обозначают состав изоляции жил и оболочки провода (ПВХ-пластикаты), буква Г говорит об отсутствии защитных покровов, а Э – о том, что провод экранирован медной проволокой и наложенной в форме спирали медной лентой либо фольгой. Сочетание «нг» свидетельствует о пониженной горючести провода, а буквы LS – о низком газо- и дымовыделении. Добавка FR в наименовании обозначает наличие у кабеля термического барьера – обмотки проводника лентами со слюдой в составе.
Область применения
Кабель медный силовой ВВГЭнг-FRLS применяют для передачи электроэнергии в различном стационарном оборудовании при частоте до 100 Гц и переменном/постоянном напряжении 1000 В. Как правило, кабель этой марки имеет общепромышленное назначение, а также используется вне герметической зоны на атомных станциях. Поставляется кабель ВВГЭнг-FRLS на внутренний рынок и изготавливается на экспорт, в том числе для местностей с тропическим климатом.
Особенности конструкции
Кабель ВВГЭнг-FRLS, так же как и кабель силовой медный ВВГ, имеет медную жилу с одной или несколькими проволоками, при этом жила может быть как секторной формы, так и круглая. В качестве термического барьера в кабеле использована лента, имеющая слюду в своем составе, а изоляцией выступает ПВХ, характеризующийся свойствами пониженной пожароопасности. Если кабель многожильный, то его изолированные жилы имеют разную расцветку: нулевые жилы будут голубыми, а жилы заземления – желто-зелеными. Кроме того, в многожильном кабеле все жилы имеют одинаковый размер сечения и скручены. Четырехжильные провода могут быть изготовлены с одной жилой, имеющей меньшее сечение, чем все остальные, – обычно это нулевая жила или жила заземления. На скрученные секторные жилы могут быть наложены скрепляющие ленты из пластмассы шириной более 10 мм, а зазор между ними не должен превышать ширину ленты. Внутренняя и наружная оболочка кабеля ВВГЭнг-FRLS состоит из ПВХ, обладающего свойством пониженной пожароопасности. Кабель экранирован обмоткой из меди – как правило, фольги или ленты толщиной более 0,1 мм и перекрытием свыше 30%. Экран также может состоять из повива проволок из меди, соединенных лентой, тоже изготовленной из меди.
Особенности укладки и эксплуатации
Кабели марки ВВГЭнг-FRLS предназначаются для групповой прокладки, которая осуществляется без дополнительного нагревания – температура воздуха должна быть не ниже 15 градусов Цельсия. При прокладке в пучках данные провода также не распространяют горение. Эксплуатироваться провод способен при диапазоне -50 – +50°С, а влажность воздуха может достигать 98%. Его огнестойкость составляет как минимум 180 минут. Гарантированная продолжительность срока службы кабеля ВВГЭнг-FRLS – 5 лет.
